城市供水管網智慧監測應用案例

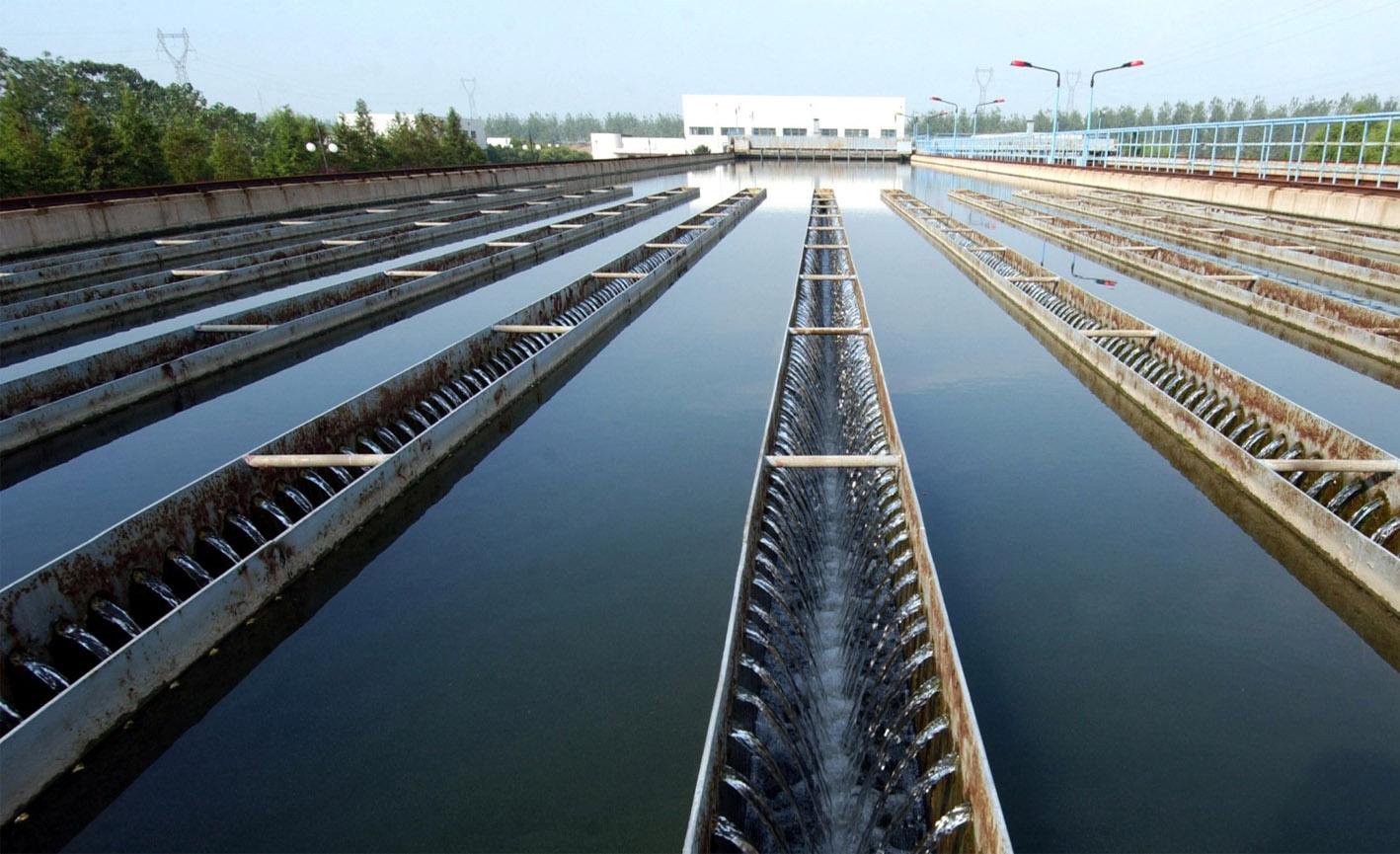

水廠作為城市用水的供水源頭，是城市必不可少的基礎機構，服務于城市的每個用水點，因此為了保障水廠供水正常運行，通常需要保障自來水按一定壓力從主管道輸出，從而分散到城市各個角落。水廠的主管道井內主要監測流量和壓力兩項數據，流量的監測是為了解水廠出水總量，從而能夠掌握該城市的用水總量，而壓力的監測意義在于實時確定各分管網的壓力是否正常，用戶是否可以正常取水。

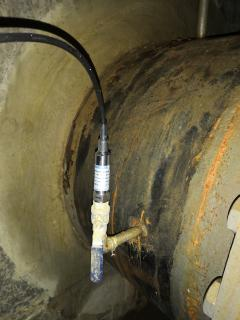

麥克傳感所研發的MPM4700液位變送器擁有IP68防護，即使在井內灌水情況下也能正常使用，產品通過壓力接口安裝到主管道，輸出信號和控制室連接，可以實時查看水壓情況。MPM4700型智能壓力變送器是一款高精度、高穩定性的智能化壓力測量產品，采用精密數字化溫度補償和非線性修正技術，一體化的結構設計和標準化的信號輸出，體積小、精度高、重量輕、量程覆蓋范圍寬，適用于各行業需要對流體壓力進行精密測量的場所。該產品以兩線制方式工作，可以直接替代模擬兩線制4mA～20mA DC輸出變送器。

MPM4700液位變送器特點：

• 4mA～20mA DC兩線制電流輸出；

• 采用數字補償及非線性修正技術；

• -10℃～70℃數字化寬溫度補償；

• RS485通訊接口或HARTa通訊協議（可選）；

• 支持組網應用；

• 全不銹鋼結構、體積小，重量輕；

• 特殊要求可定做，適應各種場合應用；

• 產品已取得RoHS認證；

• 本安型防爆型產品符合GB3836.4標準要求，取得了防爆合格證，防爆標志為ExiaⅡBT6 Ga；

• 船用型產品符合CCS《鋼質海船入級規范》（2015）的要求。

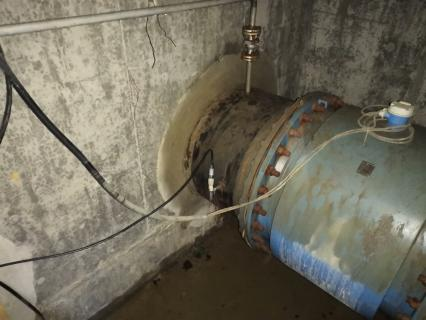

在流量監測方面，麥克傳感所研發的MFE600E電磁流量計作為一款全智能型電磁流量計，具有測量精度高、可靠性高、穩定性好、使用壽命長等特點。產品擁有高達37m的水塔作為流量實流標定的穩壓裝置，產品采用了帶背光寬溫區的液晶顯示器、功能齊全實用，顯示直觀、操作使用方便、可以減少現場安裝使用維護的麻煩。

MFE600E電磁流量計特點：
? 測量精度不受流體的密度、粘度、溫度、壓力和電導率變化的影響；
? 測量管內無阻礙流動部件、無壓損；
? 結構簡單，安裝方便，對直管段要求不高；
? 無機械慣性，反應靈敏，可以測量瞬時脈動流量，線性好；
? 傳感器部分只有襯里和電極與介質接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損，保證長期的使用；
? 采用多電極結構，精確度高，配備接地電極，無需接地環，節省成本；
? 斷電時，EEPROM可保存設定參數和累積流量值；
? 轉換器采用低功耗的單片機數據處理，性能可靠，精度高，功耗低，零點穩定。
? 點陣 LCD 顯示累積流量、瞬時流量、流速、流量百分比等參數；
? 雙向測量系統，可測正、反向流量；低頻矩形波勵磁，提高了流量的穩定性，功率損耗低， 低流速特性優越。

未來，麥克傳感將持續致力于水廠管網測量，致力于實現供水管網智慧監測，讓城市智慧化建設更進一步！
