生態流量在線監測方案

實時監測水電站下泄斷面的水位、流量、圖像數據；

水位/流量過低、設備異常，平臺/微信自動告警推送；

監測數據自動存儲，形成報表，方便歷史查詢、導出、打印、事故追溯；

第三方數據應用支持，對接上一級監控平臺。

/ 需求背景 /

“生態流量在線監測”是重要的長效監督、管理手段，為主管部門隨時掌握各水電站的流量下泄情況、保障下游河流的生態用水需求發揮著重要作用。

為保護河流生態環境，推動水資源科學、合理、有序開發和可持續利用，各地水利和環保部門相繼出臺措施，對不滿足生態流量下泄要求的水電站責令整改或掛牌督辦。

/ 方案設計 /

基于生態流量監測的環境狀態，一般采用明渠流量監測方法，常規方法采用巴歇爾槽/矩形堰/三角堰，安裝明渠流量計采集水位換算流量數據。

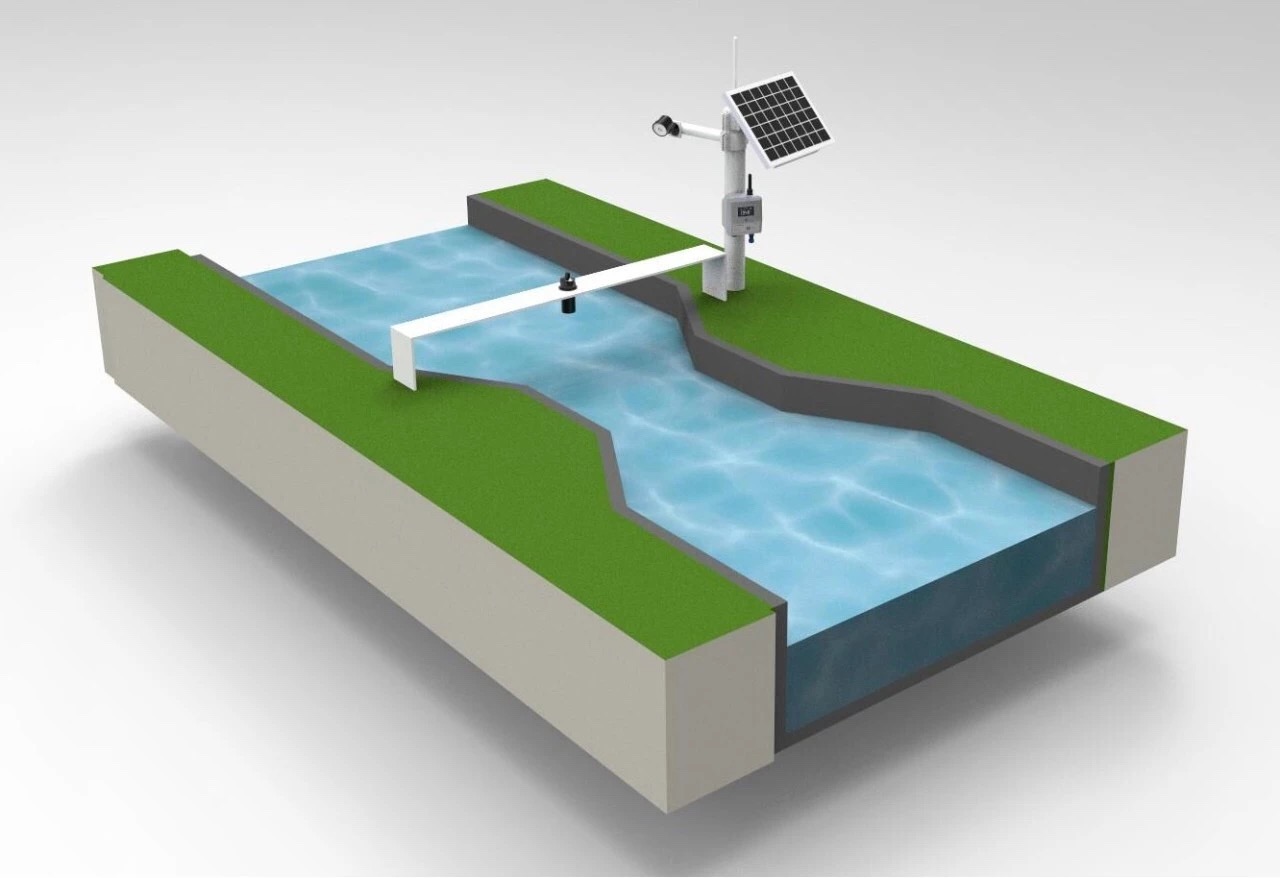

巴歇爾槽

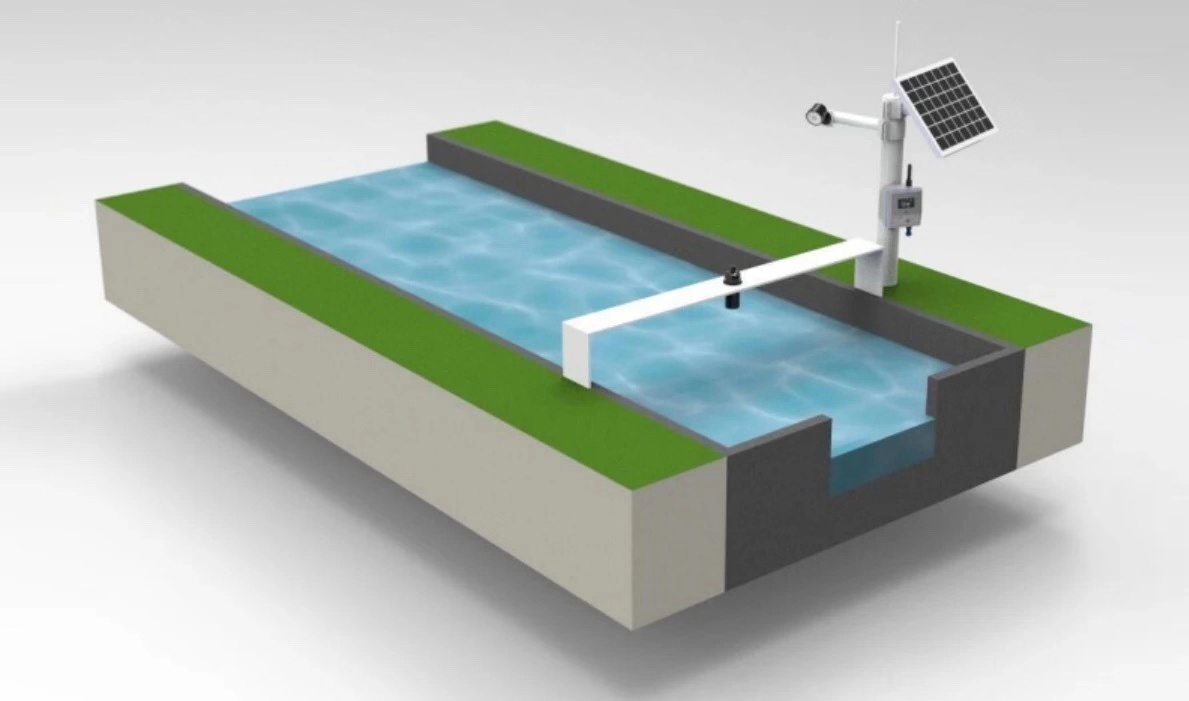

矩形堰

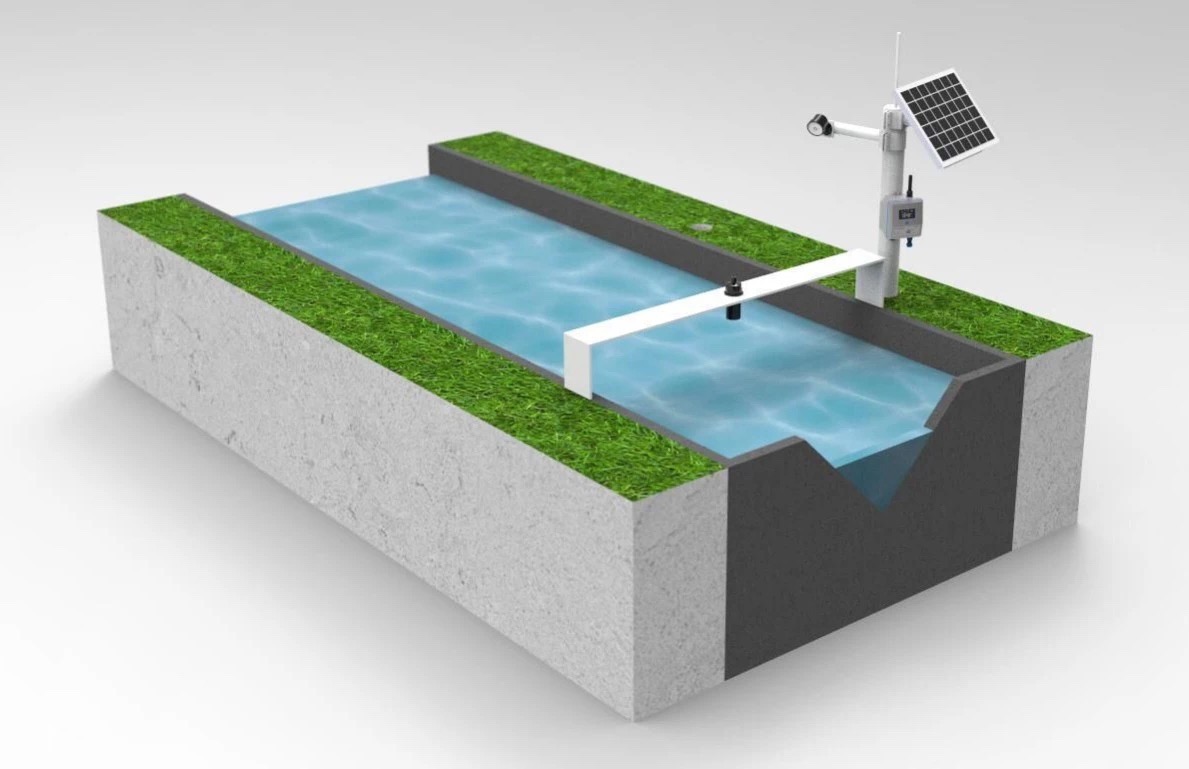

三角堰

明渠流量計要安裝在進水口三分之一處的位置，在渠道上安裝支架，用于安裝明渠流量計。探頭在渠道旁邊立支架安裝無線流量采集終端，明渠流量計內可以設置測量堰槽為梯形堰槽，并設置上下堰的寬度，根據測量的水位自動計算出流量值。

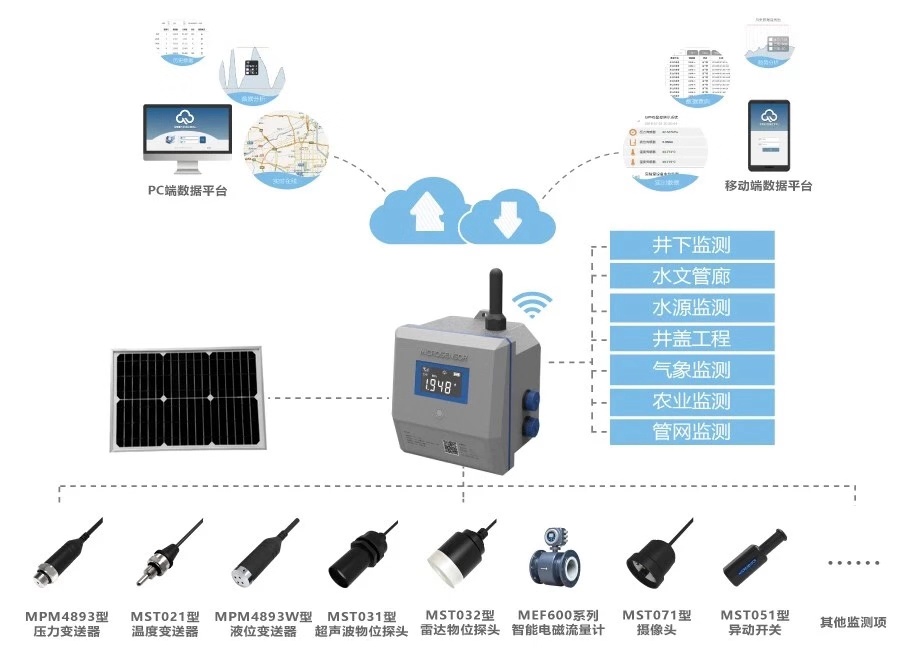

數據采集控制器采集明渠流量計的水位、流量數據，結合無線遠程監測終端的應用，通過無線方式將數據無線傳輸?shù)奖O(jiān)控中心，實現明渠流量數據的采集、存儲、報警及傳輸?shù)染C合功能。

/ 方案應用 /

（案例原文可見：一位“新生代”客戶服務工程師的內心對白）

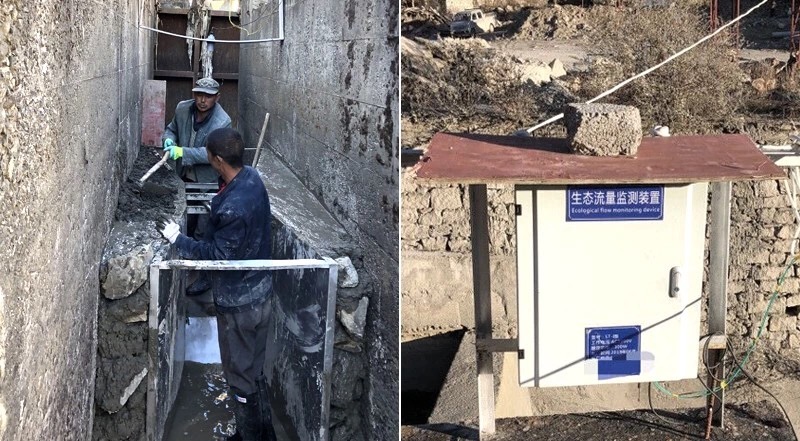

川西北高原——阿壩州小金縣，現場指導安裝一臺明渠流量計，配合麥克物聯Earth1006無線監測終端產品，完成客戶現場對生態水流量監控的要求。

此設備運行穩定良好，數據發送頻率：1 min/次。

/ 方案效益 /

水電站下泄生態流量監測以水情自動監測為主，可監測水位、流量，還可集成雨量、圖像監測等功能，為流域生態保護、水政管理、水文水資源監測等提供服務。

基于無線網絡的廣覆蓋特性，本系統可檢測大范圍區域內的眾多監測點實時數據，特別是適用于生態流量等的監測應用，也適用于農村機井灌溉等應用場景。
